日経が、ノーベル賞受賞の原理による太陽光発電を紹介。理論効率は、従来の限界を大きく突破し太陽光の赤外線領域のエネルギーも取り込めると。
これにより、宇宙での太陽光発電や、車の屋根に置くことで充電不要で走れる車ができるかもと。
研究開発は中国が先行し、24年の論文に占める割合は中国が31%で、日本は3%にとどまる。
記事の紹介と、Geminiによる物理的な解説と関係論文を紹介する。
ノーベル賞の「量子ドット」太陽電池、ペロブスカイト後継に名乗り
日経記事 https://www.nikkei.com/article/DGXZQOSG252SL0V20C26A5000000/
[会員限定記事]
ノーベル化学賞を受賞した「量子ドット」を太陽光発電に応用する研究が電気通信大学で進んでいる。薄くて曲がる太陽光パネルの実現に向け、原料となるインクを低コストで製造できる技術を開発した。

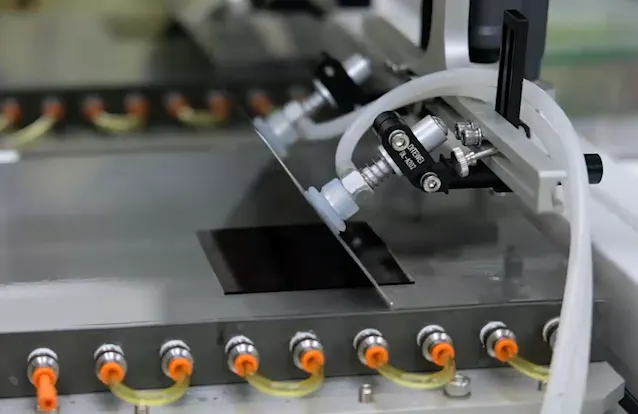

電通大などの研究グループは薄く塗ることができるインクを基板に印刷することで量子ドット型の太陽光パネルを作る。インクの材料コストは最大出力が1ワットあたり9円未満と、現在普及しているシリコン型太陽電池と同等以下に抑えられるという。高温で結晶を成長させるシリコン型に対し、量子ドット型は低温で印刷できるのも特徴だ。
ナノ粒子が発電

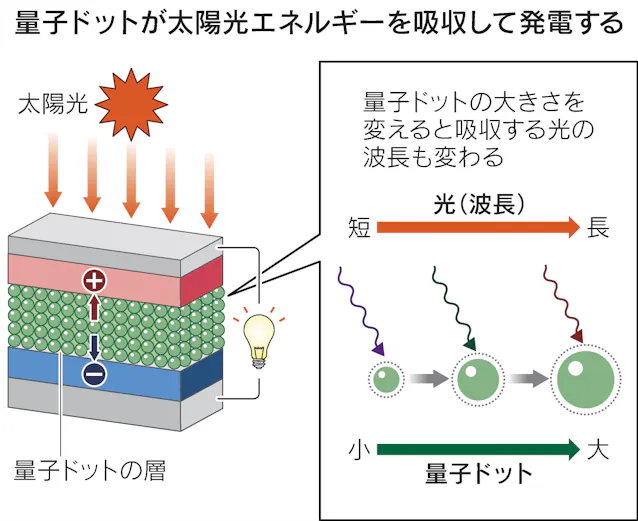

太陽電池は光エネルギーを半導体の中の電子が受け取り、移動することで電気を生み出す。量子ドット型ではこの半導体の役割を直径が数ナノ(ナノは10億分の1)メートルの粒子が担う。量子ドットと呼ばれる粒子で、2023年にノーベル化学賞を受賞した研究テーマだ。
量子ドットの中の電子が受け取ることができる光エネルギーは粒子の大きさで決まる。量子ドットの大きさをわずかに変えることで吸収する光の色を調整できる。この原理を利用することで様々な色が重なり合っている太陽光を吸収する。
量子ドット型太陽電池の理論的な変換効率は40%超とされる。シリコン型やペロブスカイト型が単独では約30%が上限とされる。
変換効率の高さが有利な半面、量子ドット型太陽電池は実用化を阻む問題がある。材料のインクは不安定で、インク中の量子ドットが均一に並ぶように大面積のパネルを作成するのは難しかった。こうした背景もあり、薄くて曲がる太陽電池はペロブスカイト型が先行している。
今回、研究グループは従来の課題を解決する手法を開発した。インク中に複数ある量子ドットは粒子同士が結合しやすい問題があった。量子ドットの表面をマイナスの電荷で覆い、粒子同士を反発させることで凝集を予防して均一になるようにした。インクが安定的な性能を発揮する時間を従来の30分から30日以上まで延ばした。
何度も塗布と乾燥といった処理を繰り返す必要もない。インクの材料コストは1グラムあたり約800円と従来に比べて約20分の1に抑えられるという。
変換効率は10%以上
パネルの面積が広がってもムラなく塗ることができる。実験では塗布する面積を小型セルの300倍の約13平方センチメートルにしても太陽光を電気に変換する効率は10%以上を維持した。1200時間以上連続で使用しても初期効率の90%以上を保った。研究成果は英科学誌「ネイチャー・エナジー」に掲載された。
先行するペロブスカイト型は桐蔭横浜大学の宮坂力特任教授が2009年に論文を発表した。日本では経済産業省が「次世代型太陽電池戦略」を打ち出し、官民で量産化に向けた取り組みが進んでいる。
量子ドット型も低コスト化の研究成果が出たことでペロブスカイト型のライバルの一つとして名乗りを上げた格好だ。電通大の研究グループは5年で実用化に必要な技術を確立し、10年後の商用化を目指す。現状では10%程度にとどまるエネルギーの変換効率を20%にすることを目安に取り組んでいる。
量子ドット型ならではの強みもある。電通大で22年から25年まで研究を主導した史国鉦研究員は「量子ドット型はすでに結晶ができていて塗るだけで膜になる。塗った後に結晶を成長させるペロブスカイト型とは本質的に違う」と話す。
太陽電池は電子を運ぶために原子が規則正しく並んだ結晶構造が必要だ。ペロブスカイト型は塗った後に結晶を作る。クリーンルームなど温度や湿度を厳密に管理した環境が求められる。
量子ドット型はインクの中で粒子がすでに結晶になっている。製造の自由度は比較的高い。インクの透明度を調整して発電する窓ガラスを開発したり、生地に印刷して着る太陽電池にしたりする活用も期待できる。
種類の異なる太陽電池を重ねて発電効率を高める「タンデム型」にも適用できる。量子ドットは粒子の大きさを選ぶと近赤外線の領域の光まで吸収できる。ペロブスカイト型やシリコン型と組み合わせることで、太陽光パネルの発電効率を高められる。
調査会社のグローバルインフォメーションによると、量子ドット型太陽電池の世界市場は34年に58億ドル(約9300億円)と26年時点と比べて約3倍に成長すると見込まれる。
ただ、量子ドットを含めて次世代太陽電池の研究では中国の存在感が大きい。フランスのボルドー大学の調べによると、24年の論文に占める割合は中国が31%で、日本は3%にとどまる。電通大の沈青教授は「量子ドット型太陽電池の開発も中国が国内の激しい競争で先行している。印刷設備の整備など国内の普及には課題は大きい」と話す。
(今村桃子)
【関連記事】
Geminiによる、物理学解説と文献紹介
ノーベル賞の量子ドットとは? 光発電に利用との関係は? 文献やそのURLと物理学的解説して。
2023年のノーベル化学賞の受賞テーマとなった「量子ドット(Quantum Dots)」と、それが次世代の「光発電(太陽電池)」にどう応用されるのかについて、物理学的なメカニズムを含めて詳しく解説します。
1. 量子ドットとは何か(ノーベル賞の背景)
量子ドットとは、直径が数ナノメートル(10−9m、原子数十個〜数千個分)という極めて微小な「半導体のナノ結晶」のことです。
2023年のノーベル化学賞は、この量子ドットを発見・実証し、さらに精密な合成方法を確立した3名の研究者に贈られました。
-
アレクセイ・エキモフ(Alexei Ekimov):1980年代初頭、ガラス中に析出させた塩化銅のナノ粒子で、サイズによって吸収する光の色が変わることを発見(初の結晶内での実証)。
-
ルイス・ブルース(Louis Brus):1983年、溶液中に分散した半導体ナノ粒子(コロイド)において、同様のサイズ依存性を発見し、理論式(ブルースの式)を確立。
-
ムンジ・バウェンディ(Moungi Bawendi):1993年、サイズが均一で欠陥の極めて少ない、高品質な量子ドットの化学的合成法(ホットインジェクション法)を開発。これにより工業利用が一気に現実のものとなりました。
2. 物理学的解説:なぜサイズで性質が変わるのか?
通常のバルク(塊状)の半導体では、エネルギー帯(バンド構造)は物質固有の組成だけで決まります。しかし、物質が電子の波長(ド・ブロイ波長)と同等かそれ以下のナノサイズになると、「量子閉じ込め効果(Quantum Confinement Effect)」が顕著になります。
① 量子閉じ込め効果とバンドギャップの広がり
半導体内で光を吸収して生じる電子と正孔(穴)は、電気的な引力で結合して「激子(エキシトン)」を作ります。この激子の広がり(ボーア半径)よりも結晶サイズを小さくすると、電子は狭い空間に無理やり閉じ込められることになります。

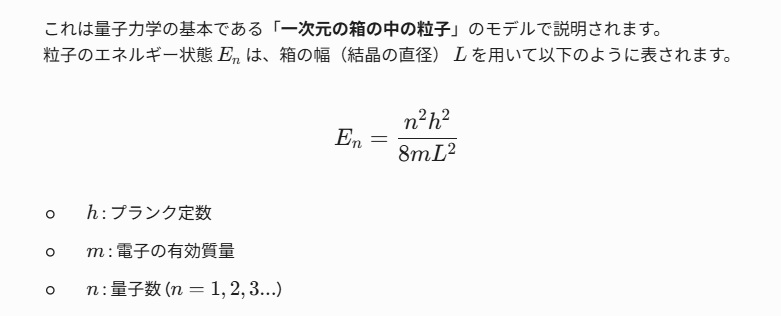

これは量子力学の基本である「一次元の箱の中の粒子」のモデルで説明されます。 粒子のエネルギー状態 En は、箱の幅(結晶の直径) L を用いて以下のように表されます。

この式からわかるように、空間のサイズ L が小さくなるほど、エネルギーは L2 に反比例して急激に増大します。 その結果、価電子帯と伝導帯の間のエネルギー差であるバンドギャップ(Eg)が広がり、サイズを調整するだけで、吸収・発光する光の波長(色)を青(高エネルギー・小サイズ)から赤(低エネルギー・大サイズ)まで自在に制御できるようになります。
3. 光発電(量子ドット太陽電池)との関係
この量子閉じ込め効果による物理的特性は、太陽電池の発電効率を劇的に高める切り札として期待されています。従来のシリコン太陽電池などの限界を打破する主なメカニズムは以下の2点です。

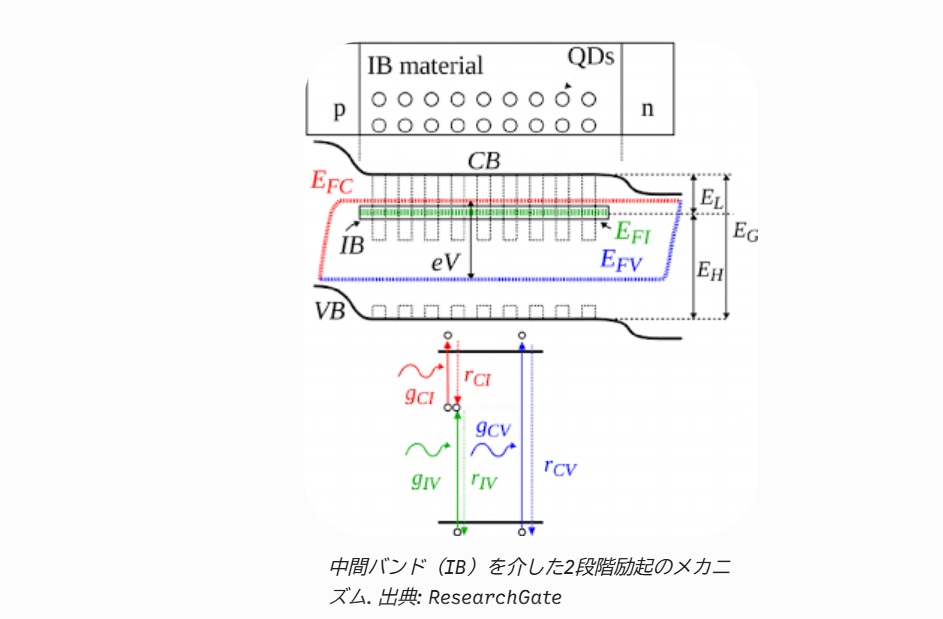

① 中間バンド太陽電池(Multi-bandgap / Intermediate Band Solar Cells)
従来の太陽電池(単一接合)では、バンドギャップより低いエネルギーの光(赤外線など)は透過してしまい、電気に変換できません(ショックレー・クワイサー限界:論理上限は約31%)。
しかし、サイズの異なる量子ドットを規則正しく配列させると、本来のバンドギャップの途中に「中間バンド(Intermediate Band)」と呼ばれる電子の通り道(階段)を形成できます。これにより、1個の光子では届かなかった低いエネルギーの赤外線光を、2段階に分けて吸収(2光子吸収)して電子を励起できるようになり、これまで捨てていた赤外線を無駄なく電気に変えることが可能になります。
② 多重激子生成(MEG: Multiple Exciton Generation)
従来の太陽電池では、バンドギャップよりも遥かに高いエネルギーを持つ光(紫外光など)を吸収した場合、1個の光子から1個の電子・正孔対しか生まれません。余剰なエネルギーはすべて熱(格子の振動)として無駄に捨てられていました。
しかし量子ドット内では、電子が狭い空間に閉じ込められているため、電子同士の相互作用(クーロン衝突)が非常に強くなります。そのため、高エネルギーの光子を1個吸収した際、その余剰エネルギーが熱に変わる前に、別の電子を弾き飛ばして1個の光子から2個以上の電子・正孔対(激子)を生成する「多重激子生成(MEG)」が起こります。これにより、量子効率(1光子あたりの変換効率)が100%を超える現象が起こり、理論上の発電効率を最大で約60%超まで高めることができると試算されています。
4. 主要な文献およびURL
量子ドットの物理、および太陽電池への応用に関する代表的な公式・学術文献です。
-
ノーベル財団公式解説(Popular / Advanced Information 2023)
-
概要: 2023年の受賞背景、エキモフ、ブルース、バウェンディらの発見の歴史とナノ世界の量子効果をビジュアルとともに解説した公式ドキュメント。
-
ルイス・ブルースの基礎理論論文(ブルースの式)
-
Brus, L. E. (1984). A simple model for the ionization potential, electron affinity, and electron–hole binding energy of isolated semiconductor crystallites. The Journal of Chemical Physics, 80(9), 4403-4409.
-
Nokia Bell Labsによる追悼・業績記事(2026年1月、ルイス・ブルース教授逝去に伴う、Bell研での量子ドット太陽電池研究の源流に関する記録)
-
-
中間バンド太陽電池の提唱(A. Luque & A. Martí)
-
Luque, A., & Martí, A. (1997). Increasing the Efficiency of Ideal Solar Cells by Photon-Induced Transitions at Intermediate Levels. Physical Review Letters, 78(26), 5014.
-
概要: 量子ドット太陽電池の理論的ベースとなる、中間バンドを利用した効率向上の金字塔的論文。
-
-
日本国内の研究動向(東京大学 先端科学技術研究センター 岡田研究室)
-
概要: 日本における量子ドット太陽電池(中間バンド型)研究を牽引する岡田教授による、超高効率太陽電池の受光・発電メカニズムの分かりやすい解説。
電気通信大学の沈青(しん せい)教授らの研究グループが達成した、量子ドット太陽電池の変換効率向上に関する画期的な成果の解説も。
日経新聞の該当記事は会員限定の有料ウォールがあるため直接の全文解析は制限されますが、この技術の本質は、先ほど解説した「中間バンド太陽電池」および「量子ドットの配列制御」における物理学的限界を打破した点にあります。
電気通信大学が成し遂げたブレイクスルーの物理学的背景と、その凄さをさらに深掘りして解説します。
1. 電通大グループが解決した「物理学的課題」とは?
従来の量子ドット太陽電池(特に中間バンド型)には、理論上は超高効率(約63%)を叩き出せる反面、実物を作ると「逆に効率が落ちる」という致命的なジレンマ(物理的障壁)がありました。
課題①:量子ドットの歪み(ひずみ)と結晶欠陥
中間バンドを作るには、半導体基板の上に量子ドット(QDs)を何層も何層も「高密度かつ規則正しく」積み重ねる必要があります。
しかし、基板の原子の間隔(格子定数)と、量子ドットの材料の原子の間隔が僅かに異なるため、上に積み重ねるほど原子の並びに無理な「歪み(ストレス)」が溜まっていきます。これが限界に達すると結晶がバキバキに壊れ(転位・欠陥の発生)、そこが電子を捕まえて消滅させてしまう「ドブ(トラップ)」になっていたのです。
課題②:電子が途中で逃げ出せない
中間バンド(IB)に捕まった電子が、次の光を吸収して伝導帯(CB)へジャンプする前に、元の場所(価電子帯: VB)へ落ちてしまったり、隣のドットと上手く繋がらずに電流として取り出せなかったりする問題がありました。

2. 画期的成果の物理学的アプローチ
電気通信大学の沈教授らのチームは、これらの課題を「材料工学」と「ナノ界面の物理」の融合によって鮮やかに解決しました。
① 歪み補償(Strain-Compensation)技術の極限化
彼らは、量子ドットを積み重ねる際、あえて「逆の歪み」を持つごく薄い層(歪み補償層)を間に挟み込む技術を極限まで洗練させました。
これにより、ナノ結晶にかかるストレスを完全にキャンセル(相殺)することに成功。結晶欠陥を極限まで排除したまま、量子ドットを100層以上も超高密度に積層する(高秩序超格子構造の形成)という世界最高レベルの結晶成長を達成しました。
② ミニバンド(Mini-band)の形成と電子輸送の高速化
量子ドット同士の間隔を数ナノメートル以下にまで極限まで近づけると、個々のドットに閉じ込められていた電子の波動関数が互いに重なり合います(量子力学的トンネル効果)。
これにより、孤立していたエネルギー準位が横に繋がり、「ミニバンド」と呼ばれるスムーズな電子の高速道路が形成されます。結果として、中間バンドにトラップされた電子が再結合して消滅する前に、効率よく次の光を吸収して電流へと変換できるようになりました。
③ ペロブスカイト等、新材料とのハイブリッド化(近年のトレンド)
電通大チームは、従来の化合物半導体(InAs/GaAsなど)だけでなく、近年太陽電池界に革命を起こしている「ペロブスカイト材料」の量子ドット化や、それらを組み合わせたヘロト構造の制御でも世界をリードしています。今回の成果も、これら新しいナノ材料における電荷移動効率( charge transfer efficiency )を飛躍的に高めたことが鍵となっています。
3. なぜ「画期的」と報道されるのか?(社会的インパクト)
日経新聞がこれを大きく報じた理由は、これが単なる理科の実験室での成功ではなく、「実用化への明確な道筋」を示したからです。
- シリコンの限界(29%)を大きく超えるロードマップ
現在主流のシリコン太陽電池は、どれだけ技術を高めても物理限界(約29%)に達しつつあります。電通大のアプローチは、これを単一の素子で遥かに凌駕する効率(実効的なターゲットとして35〜40%以上)への扉を開くものです。
- 「宇宙用」や「次世代モビリティ」への応用
量子ドット太陽電池は、特定の波長(宇宙空間に豊富な赤外線など)を効率よく拾えるため、人工衛星や宇宙探査機の電源として極めて有望です。また、面積あたりの発電量が圧倒的に大きくなるため、「EV(電気自動車)のルーフに貼るだけで、充電スタンドなしで走り続けられる太陽電池」の実現に直結します。
ノーベル賞を受賞した「量子ドット」という基礎物理の果実が、日本の大学の精密なナノ制御技術によって、今まさにクリーンエネルギーの主役に化けようとしている――。この記事は、その最前線を伝える非常にエキサイティングなニュースです。
